激光挡光板 Optical Table Laser Guarding System

Laser Hero® 光学平台激光挡光板是安装在光学平台上,用来阻挡光学平台上的激光光束,可防止杂散或直射光从光学实验装置泄露出来,从而减少误将激光光束射向激光实验人员的风险。



性能特点:

* Laser Hero® 光学平台激光挡光板是采用经过激光安全认证的Laser Shield 2020™ 激光防护板制作的一系列标准尺寸的激光挡光板和连接件。通过平面和转角连接件与激光挡光板任意模块化组合,快速布置或拆卸。

* Laser Hero® 光学平台激光挡光板与使用公制或英制螺纹和间距的公制和英制光学平台兼容,从而使其真正成为一种全球兼容的产品,可同时覆盖中国和欧美市场。

* 专利电缆穿线装置,以使电缆能够进入光学平台,从而最大程度地提高电缆的曲率半径,同时最大程度地减少进入间隙,从而消除任何激光束可能的泄露的通道。

* 赫耐专利产品Laser Shield 2020™ 激光防护板是一种特殊高能聚合材料,不膨胀、不碎裂、耐腐蚀、耐老化、耐划伤、抗静电,黑色哑光且均匀凹凸表面有效减少散射和反射,能够保证洁净的光学环境。

* Laser Shield 2020™ 激光防护板,经权威第三方依据标准GB/T 7247.4-2016 《激光产品的安全 第4部分:激光防护屏》、GB 7247.1-2012《激光产品的安全 第1部分:设备分类、要求》、GB7247.13-2013《激光产品的安全 第13部分:激光产品的分类测量》、IEC 60825-4、IEC 60825-1、IEC60825-13、、EN60825-1进行检测,其激光防护照射限PEL值如下,检测资质有CNAS和CMA,结论国际互认,满足出口要求。

激光波长1070nm  光斑直径1.084mm  PEL=45652.174W/cm² T=100s

* 紧凑、轻质的防护板厚度只有2mm,底座宽20mm,底座都含有腰形安装孔,可以配合使用1/4英寸-20或M6带帽螺丝,公制和英制光学平台都能安装;

* 与激光防护板相同材质的特制接合板将防护板接合在一起,形成连续的屏障,即使在接缝处也能保持激光安全;接合板螺栓固定,安装灵活简便;

* 磁性激光防护板一面刻有1/2in (公制版10 mm)的靶网格,用于激光的粗略对准,挡板的底部配有一对磁体和通孔,可以将挡板固定在磁性工作台面,也可以用螺栓将挡板固定在非磁性台面上。

* 另有曲面防护挡板,为向上反射的激光提供更多的阻挡和屏蔽。

标准型号:

标准型号

尺寸规格

订货说明

Laser Hero® 3020

200mm宽x305mm高

1、标准型号通常7-10天发货,定制交货期很长,请订货时与我司客服确认。
2、采购标准型号,才可实现低成本和短交期。

3、标配安装螺丝螺母。

4、请订货时明确连接件的规格。

Laser Hero® 3030

305mm宽x305mm高

Laser Hero® 3040

400mm宽x305mm高

Laser Hero® 3060

600mm宽x305mm高

Laser Hero® 连接件

平面或直角

安装示意图

激光挡光板与光学平台的连接固定

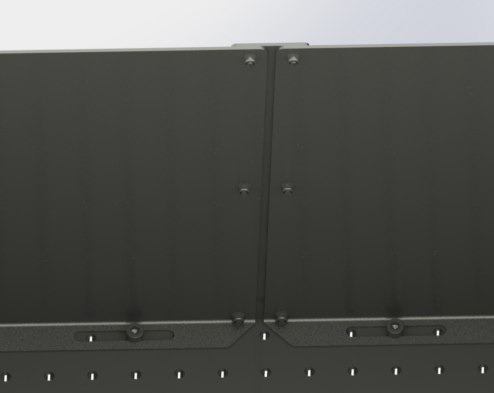

平面连接件与激光挡光板的连接固定

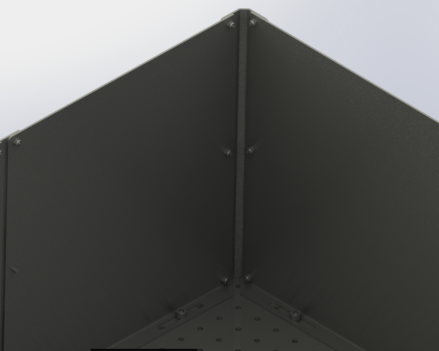

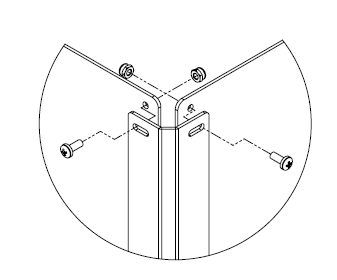

直角连接件与激光挡光板的连接固定



线缆布置示意图
